L’essentiel
Pour distinguer lecture radio, données du support et autorisation applicative. Le lecteur ne décide pas toujours seul de l’accès.
Trois points à établir avant de conclure :
- fréquence et couplage
- identifiant et mémoire
- règle métier dans le logiciel
Une demande exploitable relie le geste attendu, l’environnement, le lecteur et les données. Ajoutez un échantillon fonctionnel, le volume par visuel et les contraintes de marquage. La présélection est alors traduite en échantillons mesurables, avec un critère d’acceptation écrit avant la série ; le prix intervient après cette réduction du risque.
Ce qu’il y a dans une carte ou un tag passif

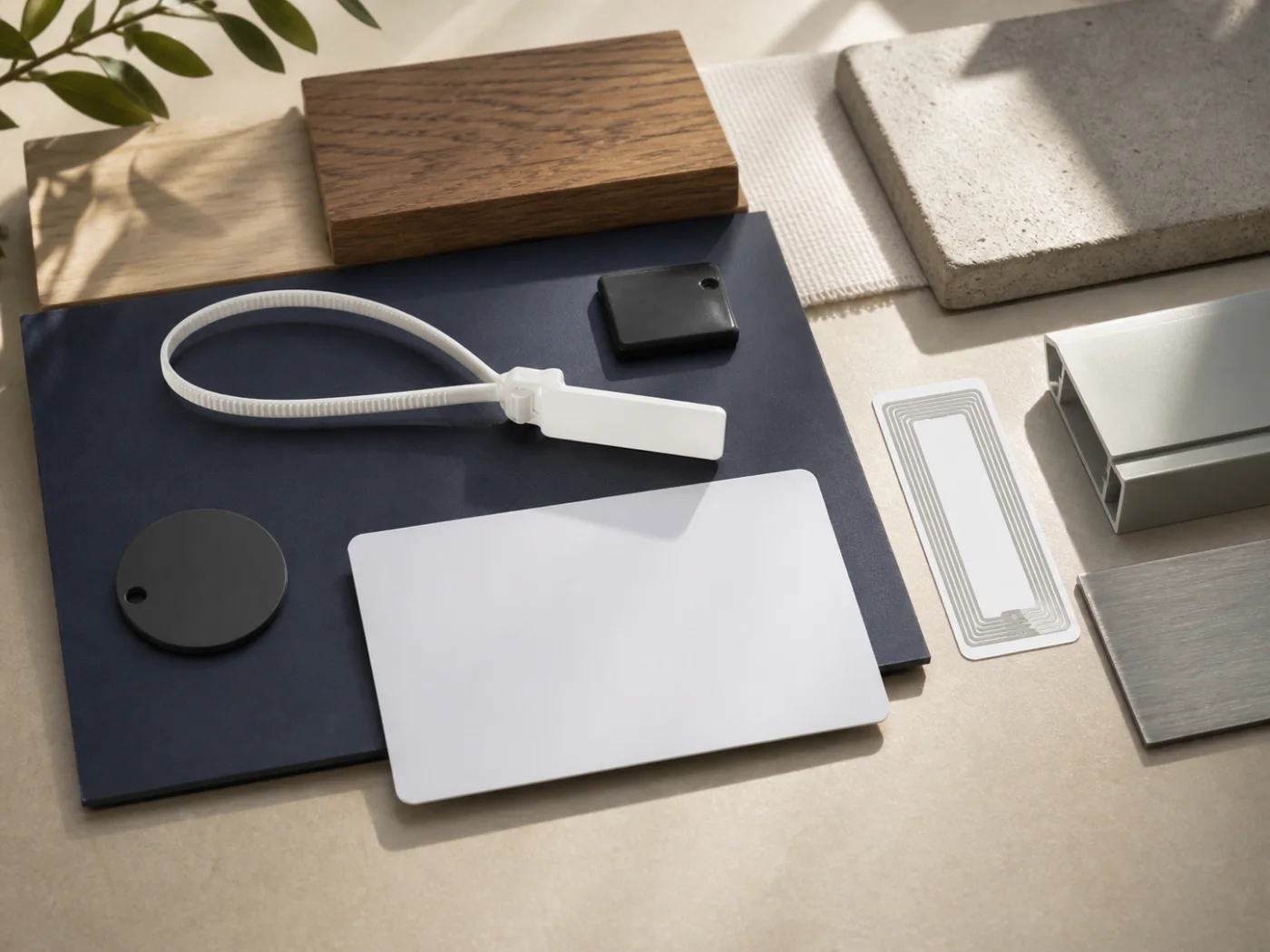

Un support RFID passif réunit deux éléments : une puce de silicium de quelques millimètres carrés au plus et une antenne. Dans une carte, l’antenne est un fil de cuivre incrusté par ultrasons dans une feuille de PVC, ou une piste d’aluminium gravée sur un film. Cet ensemble, appelé inlay, est laminé entre des feuilles imprimées, puis découpé au format. Aucune pile : la puce ne fonctionne que dans le champ d’un lecteur, et une carte rangée dans un tiroir est totalement inerte.

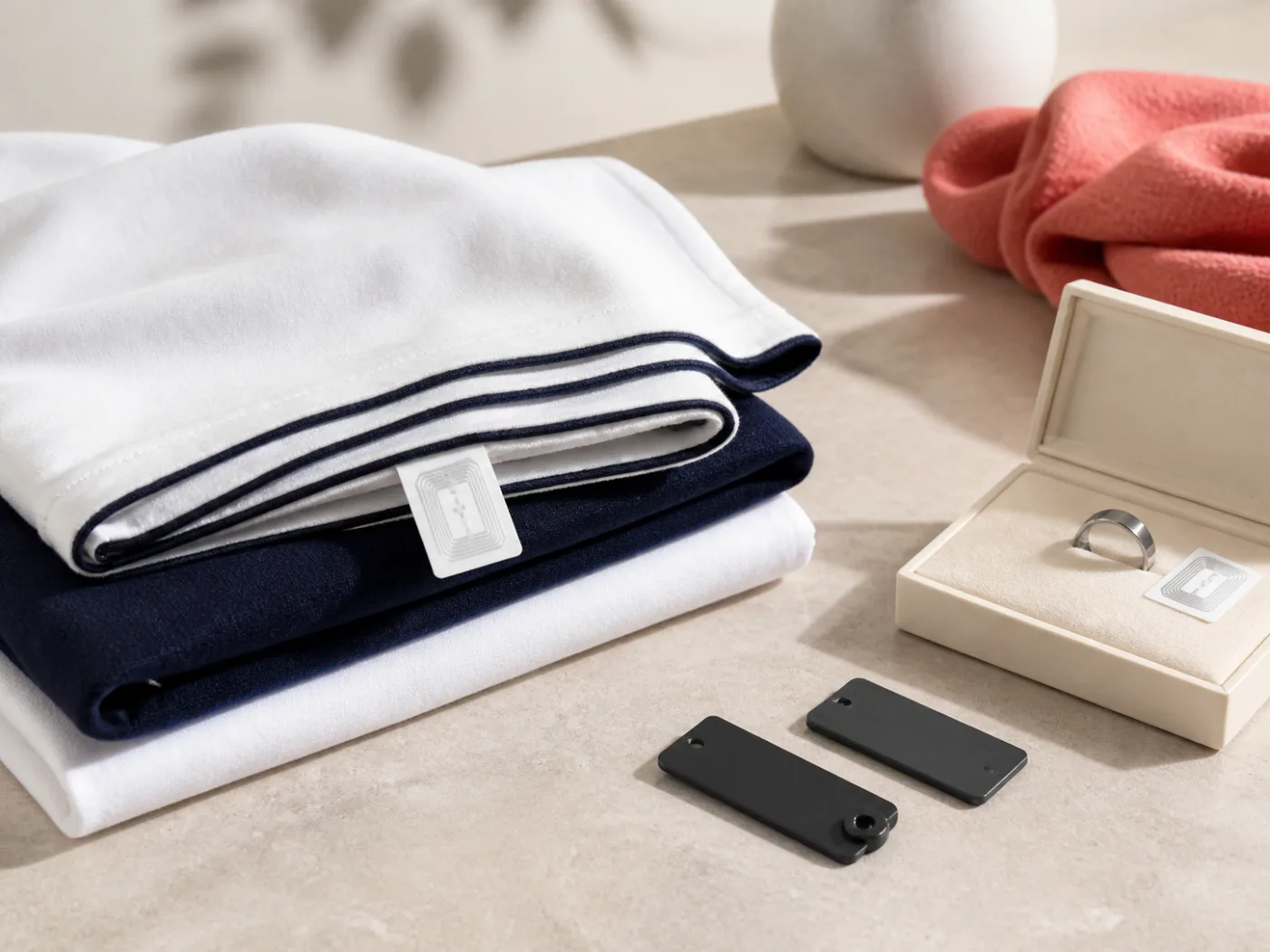

Dans un porte-clés, la puce et une bobine enroulée sur un petit noyau sont moulées dans l’ABS ou noyées dans la résine ; dans une étiquette, l’inlay est simplement pris entre un adhésif et une face imprimable. La forme change, le principe reste le même.
Comment la carte répond sans émettre
En basse fréquence et en HF, le lecteur crée un champ magnétique alternatif. L’antenne de la carte, accordée sur la même fréquence, en tire son énergie ; la puce s’éveille et répond en faisant varier la charge qu’elle présente au champ, variations que le lecteur perçoit et décode. Cette modulation de charge fonctionne de quelques centimètres à quelques dizaines de centimètres selon la norme et le lecteur.
En UHF, le lecteur émet une onde que le tag renvoie en partie, modulée, par rétrodiffusion : le couplage atteint plusieurs mètres mais reste sensible à l’eau et au métal. Quand plusieurs supports se trouvent dans le champ, un mécanisme d’anticollision les interroge un par un, ce qui permet d’inventorier un carton entier sans le déballer.
Du lecteur à la décision
Le lecteur ne fait souvent que transmettre ce qu’il a lu. Un lecteur mural d’accès envoie l’identifiant au contrôleur par une liaison filaire, historiquement de type Wiegand, de plus en plus par une liaison série sécurisée ; un lecteur de bureau USB se comporte souvent comme un clavier qui tape le numéro dans le logiciel. Le contrôleur consulte ensuite sa liste de droits, ses plages horaires et l’état de la porte avant d’actionner la gâche. Une même carte peut donc être lue correctement puis refusée, parce que la règle ou la liste n’est pas à jour.
Sources primaires
À lire ensuite
01 / GUIDEDifférence entre badges 125 kHz et 13,56 MHz
Fréquence, protocole et application expliqués sans raccourci commercial.
02 / GUIDESécurité et mémoire des cartes RFID 13,56 MHz
Séparer capacité, contrôle d’accès aux données et authentification pour choisir sans surdimensionner.
03 / PRODUITCartes RFID personnalisées imprimées et encodées
Un support CR80 imprimé pour réunir identification visuelle et technologie sans contact dans un même cahier des charges.
Questions fréquentes
Une carte RFID peut-elle être lue à travers un mur ou à grande distance ?
Une carte de proximité 125 kHz ou 13,56 MHz se lit à quelques centimètres, rarement plus d’une dizaine, car le champ magnétique décroît très vite avec la distance. Les tags UHF se lisent à plusieurs mètres, mais murs, eau et métal absorbent ou réfléchissent l’onde. Aucune de ces technologies ne permet de suivre un porteur comme le ferait un émetteur.
Une carte RFID s’use-t-elle à chaque lecture ?
La lecture n’use pas la puce. Seules les écritures répétées ont une limite, exprimée en cycles par le fabricant du composant et rarement atteinte en usage courant. En pratique, une carte cesse de fonctionner à la suite d’un dommage mécanique : pliage qui rompt la liaison entre antenne et puce, perforation mal placée ou exposition à une chaleur excessive.
Combien de temps dure l’échange entre une carte et un lecteur ?
Pour un identifiant simple, l’échange complet dure une fraction de seconde, ce qui explique qu’un badge présenté brièvement suffise. Une authentification mutuelle suivie de la lecture de plusieurs fichiers prend plus de temps : si le porteur retire sa carte trop tôt, la transaction échoue. Les lecteurs signalent donc la fin de l’échange par un bip ou un voyant.
